GPS/WAAS Karttaplotteri CHIRP-kaikuluotaimella GP-1871F

Gp 1871f

Tehokasta teknologiaa kompaktissa 7" karttaplotterissa seuranaan sisäänrakennettu CHIRP kaikuluotain!

Pääominaisuudet

  • tehokas yhdistelmälaite
  • monikosketusnäyttö -käyttöliittymä

    Gp 1871f Gp 1971f


◆ Käytännölliset ja intuitiiviset vetovalikot

GP-1871F/1971F fiksu käyttöliittymä on peritty Navnet TZtouch 2 sarjalta, jossa vetovalikot näytön sivuilta sisältävät kaikki työkalut ja tiedot mitä tarvitsee laitteen totaaliseen hallintaan.

Pikasivuvalikko:

Pikasivuvalikko



Dataikkuna:

Dataikkuna

Vetomenu:

Vetomenu

Kerrokset:

Kerrokset


◆ Näyttötilojen räätälöinti

Räätälöi näyttötilasi ja luo täydellinen yhdistelmä vastaamaan omia yksilöllisiä tarpeitasi.

Räätälöintivalikko:

Raatalointivalikko


Päävalikko ja näytönasetustila:

Paavalikko Ja Naytonasetustila



◆ Sormieleet

Sormien eleillä (yhden tai kahden sormen) voit zoomata, kaksoisnapauttaa, ottaa screenshotteja tai hypätä vaikka täysi näyttötilasta puolitettuun näyttöön ilman turhia kikkailuja.

Sormieleet


Helppo screenshot näkymäntallennus  MicroSD kortille

Napauta näyttöä kahdella sormella ottaaksesi näkymän tallenuksen joka tallennetaan suoraan sinun omalle micro SD kortillesi.

Karttaplotteri (sisäinen GPS antenni)

Karttaplotteri Sisaisella Gps Antenni


TEKNISET TIEDOT:

Näyttölaite

Näyttötyyppi
7" Wide Color TFT LCD
Näytön resoluutio
WVGA 800 x 480 pixels
GPS antenni

Internal antenna

Näyttötilat
Karttaplotteri


Kaikuluotain

Tutka (1st Watch langaton tutka-antenni DRS4W tarvitaan)

AIS (AIS vastaanotin tarvitaan)

Mittaristo (Nav Data, Moottori, Tuuli, Polttoaine)

Autopilotti (FURUNO NAVpilot-300 tai 700 sarjan laite tarvitaan liitettynä)
Kieli
Englanti (US&UK), Ranska, Espanja, Saksa, Italia, Portugali, Tanska, Ruotsi, Norja, Suomi, Kreikka, Japani


GPS / SBAS (WAAS/EGNOS/MSAS)

Vastaanotintyyppi
GPS 72 kanavaa


WAAS 1 kanava
Vastaanottotaajuus
L1 (1575.42 MHz)
Tarkkuus
GPS: 10 m max, WAAS: 5 m max, MSAS: 7.5 m max

PLOTTERI

Kartta
C-MAP 4D
Muistikapasiteetti
30 000 pistettä
aluksen jälkeä ja reittipisteitä,

1000 suunniteltua reittiä (max 50 pistettä per reitti)

5000 pikapistettä

KAIKULUOTAIN

Taajuudet
CHIRP: 40 - 225 kHz

CW: 50/200 kHz
Anturi
300 W / 600 W / 1kW (Transducer dependent)
Mitta-alueet
5-1, 200m,
Vaihto :0-500m
Tilat
TruEcho
CHIRP™*,  RezBoost™**, ACCU-FISH™**, Pohjanerittely**, Kaksoistaajuus**, Dual
Range** Auto gain (Kalastus/Cruising), Manuaali gain, A-Scope, Marker Zoom,
Bottom Zoom, Bottom Lock

* CHIRP anturi vaaditaan

** 2-taajuusanturi vaaditaan

Muuta

Tiiviysluokka
IP56
Virrankulutus (Max)
12-24 VDC, 1.1-0.6 A



Liitettavia Tuotteita


 GP-1871F/1971F liitettäviä tuotteita ovat mm.

  •  1st Watch Langaton tutka DRS4W
  •   Autopilotti NAVpilot-300
  •   Autopilotti NAVpilot-711C
  •   Instrumentti / Datanäyttö FI-70


LATAA TÄSTÄ

suomenkielinen käyttöhje:

Ofi44980b Gp1871f 1971f
8.2MB, päivitetty 12.3.2019

englanninkielinen esite:

Gp 1871f 1971f karttaplotteri
2.3MB, päivitetty 10.4.2018

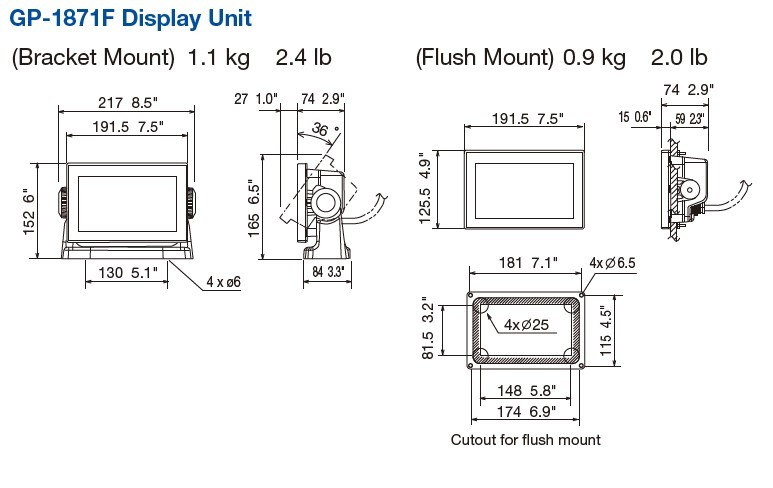

Piirros:

Gp 1871f Drawing

◆ Yksityiskohtainen kartta C-MAP 4D

Käyttämällä erittäin informaatiorikkaita C-MAP 4D karttoja, GP-1871F/1971F tarjoavat erittäin tarkkaa informaatiota höystettynä muun muassa vuorovesitiedoilla parantaen navigointisi tilannetietoutta.

C Map Karttanakymaa

C-MAP karttanäkymää (eri karttaominaisuuksien saatavuus voi vaihdella alueittain)

Karttaplotteri Mittaristonaytolla

Karttaplotteri mittaristonäytöllä

◆ Autopilotin hallinta

CAN bus rajapinnan (NMEA-2000) kautta NAVpilot-300 ja NAVpilot-711C voidaan yhdistää GP-1871F/1971F plottereihin jolloin niitä voidaan hallita suoraan karttaplotterilta.

Chart Plotter With Navpilot Controls

Chart Plotter with NAVpilot controls

◆ C-MAP C-Weather

C-Weather tiedot voidaan ladata C-map.com josta saadaan muun muassa tuuli- ja aaltotiedot (vaatii internetyhteyden).


Sisäinen CHIRP KAIKULUOTAIN


◆ Vertaansa vailla oleva TruEcho CHIRP™

Korkeatasoiset yksityiskohdat TruEcho CHIRP™ teknologian avulla auttavat tunnistamaan kalat ja kalaparvet myös ihan pohjan tuntumassa. Kaloja voidaan tarkkailla erittäin korkealla resoluutiolla ja bumerangin muotoiset kaiut osuvat hyvin silmään. Selkeä esitystapa erittelee yksittäisen saalistajan ja syöttikalat toisistaan myös silloin kun ovat samassa parvessa.

Truechochirp Truecho Truecho2


◆ ACCU-FISH™ ja pohjanlaadun tunnistava RezBoost™

FURUNOn RezBoost™ tiedonprosessointiteknologialla kalaparvet ja yksittäiset kalat kaikuineen esitetään tarkasti suurella resoluutiolla. Voit seurata kalojen kokoa ja pohjan koostumusta ACCU-FISH™ ja pohjanlaadun erottelevien toimintojen ansiosta.

Uutuutena lisäksi ACCU-FISH™ kuvakkeet ja värit voidaan vapaasti räätälöidä kohdekalojen koon ja syvyyden mukaisesti.

Accu Fish


 Langattoman tutkan liitäntä

    ◆ DRS4W 1st Watch Langaton Tutka

    GP-1871F ja GP-1971F on liitettävissä FURUNOn 1st Watch langattomaan tutkaan
    (lähetysteho 4 kW) antaen karttaplotterillesi merkittävän päivityksen parempaan navigointitarkkuuteen ja –turvallisuuteen.

    Plotteri Ja Overlay Tila

    Plotteri ja Overlay tila


    Tutkatila

    Tutkatila

    Helppo kuvankaappaus screenshot MicroSD kortillesi

    Taputa näyttöä kahdella sormella ottaaksesi kuvankaappauksen joka tallennetaan suoraan micro SD-kortillesi.

    Screenshot


    • AR (Anti-Reflective) lasi (GP-1871F)
    • Tehostettu
      lasisuodatin näytössä
    • Sisäinen GPS antenni helppoon asennukseen
    • Auringonpaisteessakin
      hyvin luettava selkeä näyttö, kirkkaus 1000 cd/m2


    KUVAKAAPPAUKSIA LAITTEESTA:

    Paavalikko

    Päävalikko

    Nayttotilan Raatalointi

    Näyttötilan räätälöinti

    Reittitila

    Reittitila

    Chart C Map 4d Instruments

    Chart /C-MAP 4D) + Instruments

    Truecho Chirp

    TrueEcho CHIRP

    Truecho Chirp Luotain Ja Dataikkuna

    TruEcho CHIRP luotain ja dataikkuna

    Tutka Overlay

    Tutka-overlay

    Tutka

    Tutka

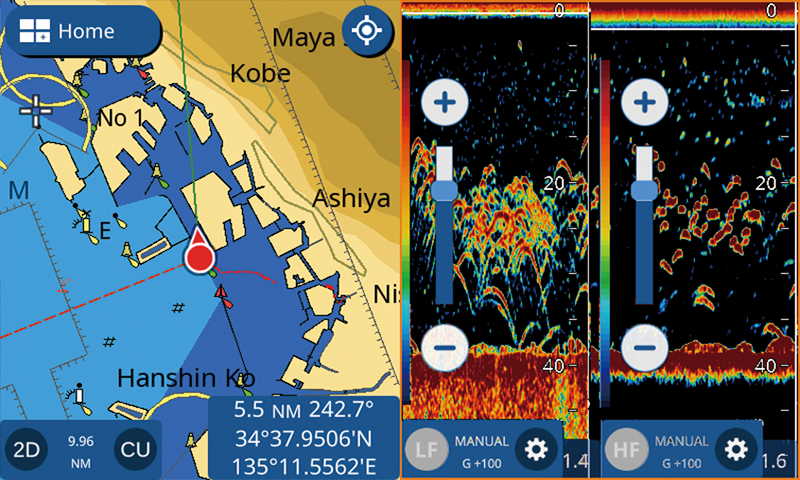

    Dual Screen Chart Plotter Dual Freq

    Dual Screen Chart Plotter/Dual Frequency FISH FINDER

    C Map C Weather

    C-MAP C-Weather
